1 适用范围

Ø 本SOP适用于细胞平台冷藏、冷冻库的使用及维护保养。

2 职责

Ø 操作人员：认真执行本SOP的内容，并作好相关记录。

Ø 设备管理员：培训、指导操作人员正确执行本SOP，同时需按本SOP对设备进行定期维护保养并作好相应记录。

3 主要性能参数

3.1 细胞室冻库含冷藏及冷冻室两个组成部分，分别由两个机组控制。

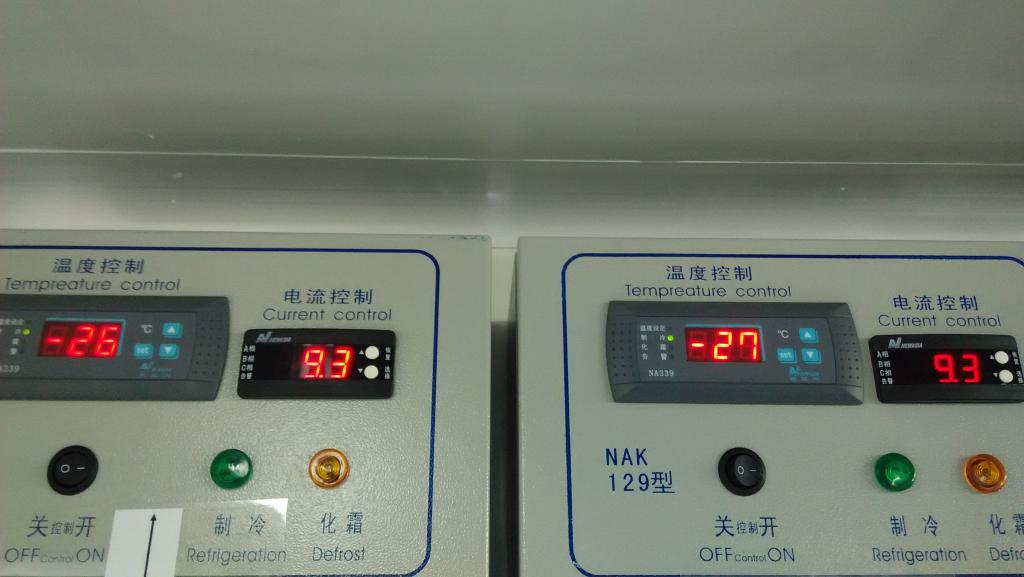

3.2 面板上的指示灯功能含义如下表：

4 冻库使用

4.1 基本介绍

Ø 冷藏：4度

Ø 冷冻：-20度

Ø 冻存物品以盒子为单位，存放于三层架子上。

Ø 盒子领用流程：通过平台必修考试，向平台负责人申请，耗材中心登记、领用。

Ø 防冻措施：提供入室防冻背心。

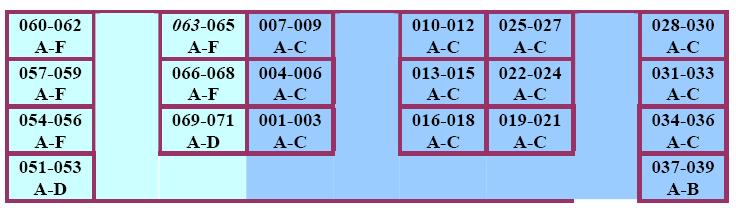

4.2 编号及布局

5 仪器设定及维护

5.1 温度设置

Ø 长按“set”键2秒，进入温度设置状态，这时“温度设定”灯亮，数码显示器上显示设定温度，然后用上或下键改变设定值（“▲”键增0.1℃，“▼”键减0.1℃，按住不放超过0.5秒则快速增减）。设置完成后再按“set”键退出设置状态。

5.2 手动化霜

Ø 按住“▼”键不放保持5秒，进入化霜状态。在化霜时按住“▼”键不放保持5秒，能强制结束化霜。

Ø 仪器化霜分为自动化霜和手动化霜，自动化霜时控制器根据“化霜周期”的8h定时启动化霜。化霜启动后控制器会通过化霜温度探头检查化霜效果，如果探头温度达到“化霜结束温度”则认为化霜完毕。如果化霜时间过长，超过了“化霜结束时间”，控制器将强制结束化霜。

Ø 由于冻库在使用过程中自动化霜引起的温度异常，此后为了确保冻库每日化霜时间和次数，细胞室规定每天早晨9点对冻库进行手动化霜，并作好相关记录。（注:记录化霜时室内最高温度以外接温度感应器上温度为准）

5.3 温度监控：外接温度感应报警器

Ø 外接温度感应器有三个，温度上限和下限分别为冷冻库-15℃、冷藏库-5℃、12℃。当温度高于上限或低于下限温度时感应器会发出报警。

Ø 除了温度感应报警，此设备还配置停电报警功能。

5.4 内部参数设置

Ø 控制器可以对一些内部参数进行调整，以适应不同的需要。（这些参数是为专业技术人员提供的，普通用户请酌情使用）

Ø 使用一组密码进入参数设置状态，密码为“上下上下上上下”。

Ø 按照密码顺序在显示当前温度状态连续按“▲”“▼”两个键，如果密码输入正确，会进入参数设置状态，这时数码显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“▲”或“▼”键可选择参数代码，选择一个参数代码后按“set”键则显示该代码对应的参数值，这时再用“▲”或“▼”键即可对参数值进行设置（按住“▲”或“▼”键不放可连发），设置完成后再按“set”键，回到显示参数代码状态。

Ø 注意：参数改变后要按“set”键回到“Fxx”状态时才会被保存。

Ø 内部参数代码如下表所示：

类别	代码	参数名称	设定范围	出厂设定	单位	备注
温控类	F12	温差	0.1---10.0	1.0	℃	控制温度的回差，详见温度控制原理的说明
	F18	化霜探头修正	-10---+10	0	℃	校正化霜探头误差
	F19	温控探头修正	-10---+10	0	℃	校正温控探头误差
压机类	F21	压缩机停机保护时间	0----10	3	分钟
	F22	压缩机运行频率★	0----10	0	-	见附注
化霜类	F31	化霜周期	0----99	12	小时	0表示不化霜
	F32	化霜结束温度	0.5--50.0	15.0	℃
	F33	化霜结束时间	1----99	30	分钟
	F34	化霜滴水时间	0----99	5	分钟
	F00	退出设置

Ø 注：“压缩机运行频率”是在温控探头故障时起作用，让压缩机工作在保护运转状态，在这个状态下，以30分钟为一个周期，压缩机运转F22x3分钟，停止30-（F22x3）分钟，例如：F22设置为3，则当温控探头发生故障时压缩机运转9分钟，停21分钟，如此循环。如果不需要此功能，可将F22设为0。

Ø 每日固定时间点手动除霜已确认压缩机正常运作，即避免化霜时压缩机启动异常。

6 设备维护

Ø 冷库设备长期不使用，应截断冷库总电源，并确保制冷机组不受潮、不被灰尘等其他物质污染。

Ø 冷库的电器设备应避免受潮，以免漏电造成触电事故。

Ø 冷库门的铰链、拉手、门锁和轨道上应根据实际情况定期添加润滑油。

Ø 定期检查制冷机组各连接管、阀件、冷风机上的连接管是否牢固，是否有冷剂渗漏。

Ø 定期检查结霜状况。检查室外机组的震动情况。

Ø 检查温控器的准确性。

Ø 每日检查冻库两道门是否关严。

Ø 每周手动检查外接感应器报警是否正常。

Ø 冷冻室包括门每月手动除冰、除霜；地上防滑地垫每月清洗。

Ø 压缩机内结冰时应及时手动清理。如有故障应及时通知专业人员维修。

7 注意事项

Ø 冷库的制冷机组周围严禁堆放物体并远离发热源，以利于空气流动而充分散热，并定期用软毛刷清除制冷机组、散热器上的灰尘。冷库的库温设定应在规定的范围内，否则会增加冷库的工作负荷而损坏冷库原件。

Ø 应尽量减少冷库开门次数，并确保关门严密，进出时应尽量缩短时间，以减少冷量的损失而节约电力。

Ø 观察电源电压的波动是否在规定的范围内，经常观察冷库运行时的噪声有无异常。

Ø 经常观察风机的转向是否正确（三相电源的改变会改变风机的转向），风机转向不正确会导致制冷下降、缩短制冷剂的使用寿命。

Ø 入冻库时注意做好防冻措施，（如：防冻背心、防冻手套、防冻拖鞋等。）入-20℃时，注意风机是否运转，建议在风机停运时入内。进入后找到自己的存储盒并拿于4℃操作，同时应关闭-20℃内门。
